裝修水電改造在家庭裝修中的分量不用說大家都知道,但是可能許多裝修朋友對此比較陌生,下面今朝裝飾小編就給大家以圖解的方式詳細解說裝修水電改造中的強電改造.

強電篇-基本原理

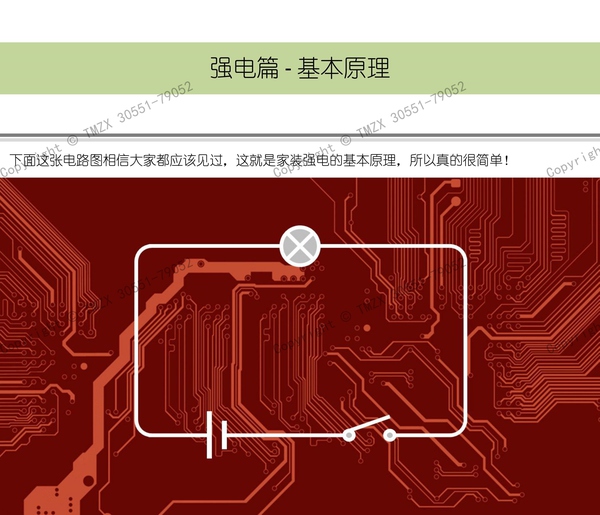

下面這張電路圖相信大家都應該見過.這就是家裝強電的基本原理.所以畫的很簡單

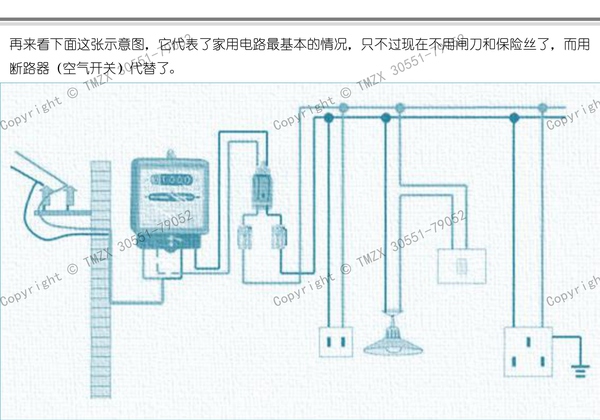

再來看下面這張示意圖.它代表了家用電路最基本的循況，只不過現在不尾闡刀和保險絲了。而用斷路器〔空氣開關)代替了。

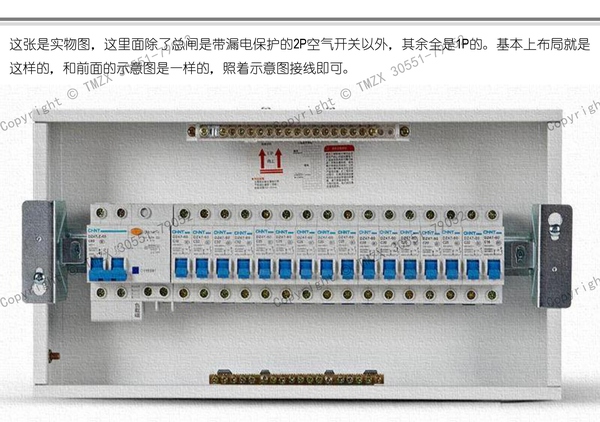

這張是實物圖.這里面除了總閹是帶漏電保護的2P空氣開關以外,其余全是1p的?；旧喜季志褪沁@樣的,和前面的示例圖是一樣的，照著示例圖接線即可.

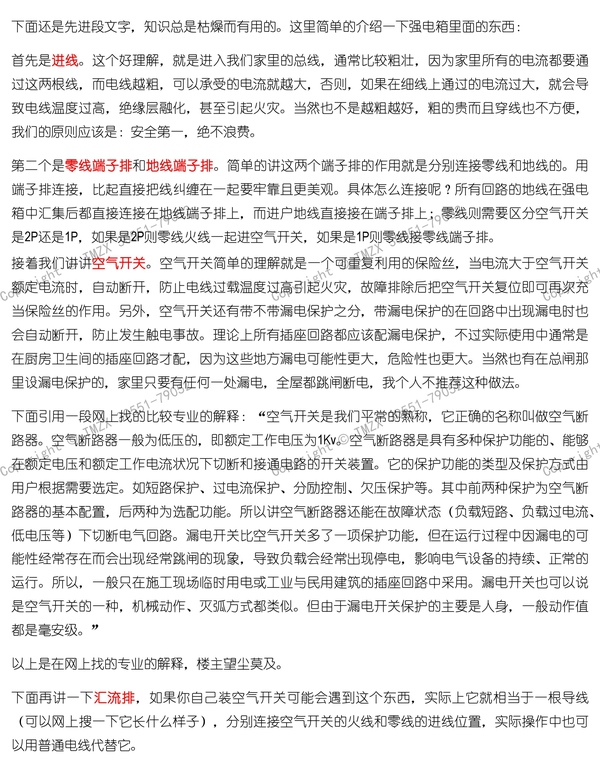

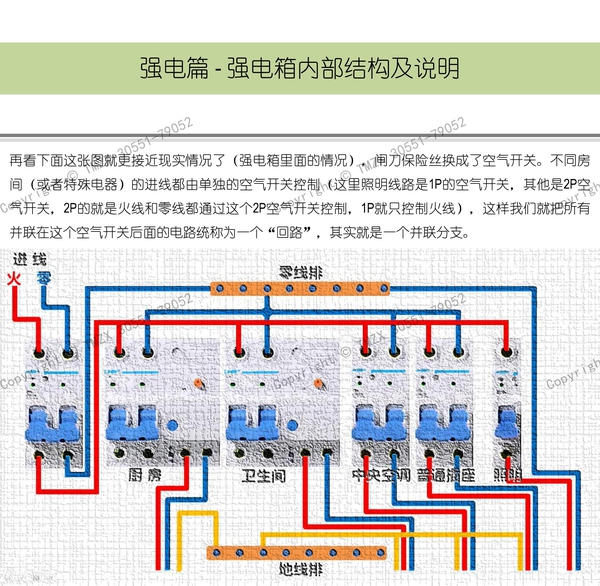

強電篇-強電箱內部結構及說明

再看下面這張圖就更接近現實悄況了(強電箱里面的情況，‘閘力保險絲渙成了空氣開關。不同房間(或者特殊電器)的進線都由單獨的空氣開關控制..(這里照明線路是1P的空氣開關，其他是2P空氣開關.2P的就是火線和零線都通過這個2F空氣開關控制，1P就只控制火線)。這樣我們就把所有并聯在這個空氣開關后面的電路統稱為一個“回路”，其實就是一個并聯分支。

強電篇一常見電路及實物接線

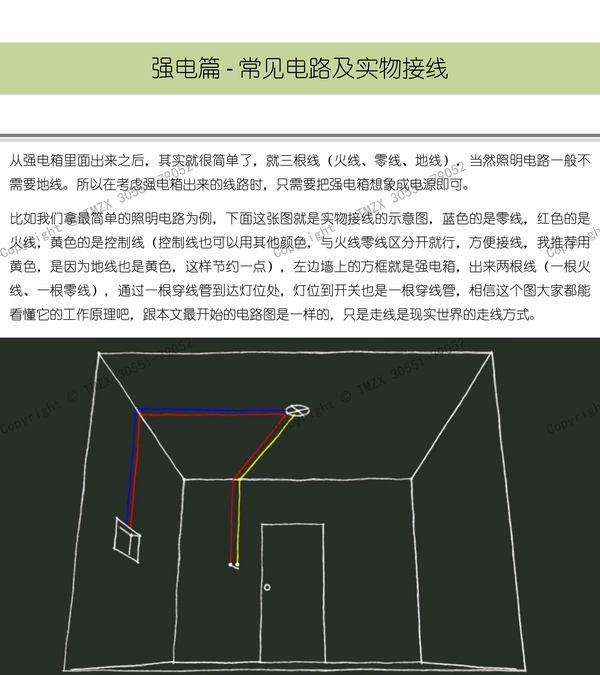

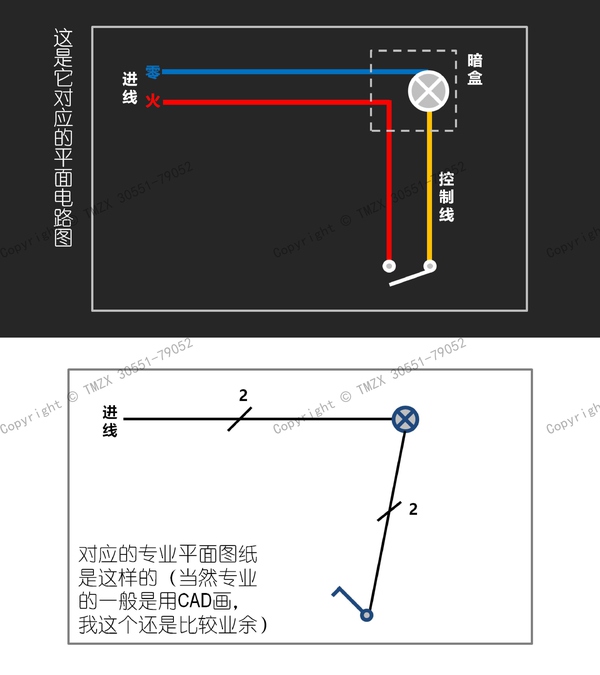

從強電箱里面出來之后，其實就很簡單了，就三根線(火線、零線、地線),當然照明電路一般不需要地線.所以在考慮強電箱出來的線路時，只需要把強電箱想象成電源即可.

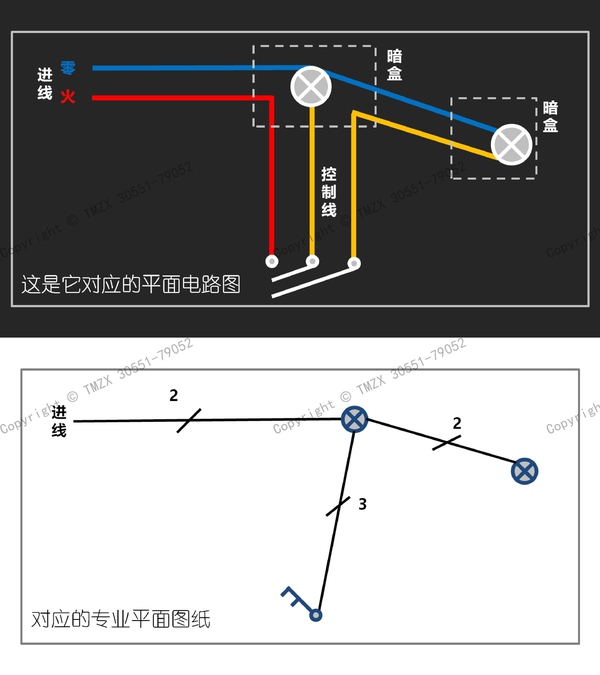

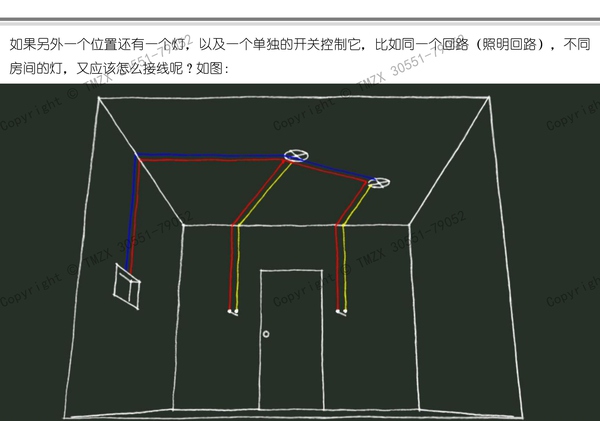

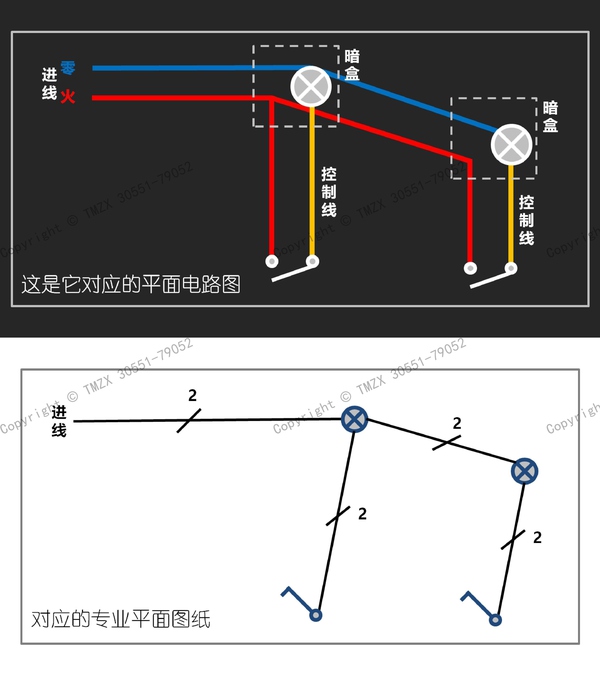

如果另外一個位置還有一個燈。以及一個單獨的開關控制它.比如同一個回路〔照明回路)。不同房間的燈.又應該怎么接線呢?如圖:

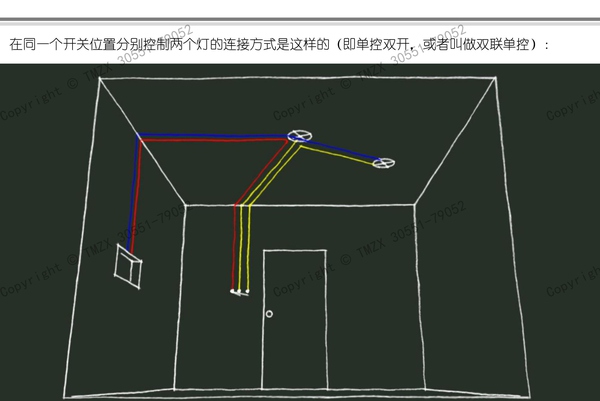

在同一個開關位盆分別左制倆個燈的連接萬式是這樣的(即單控雙開，或者叫做雙聯單控):

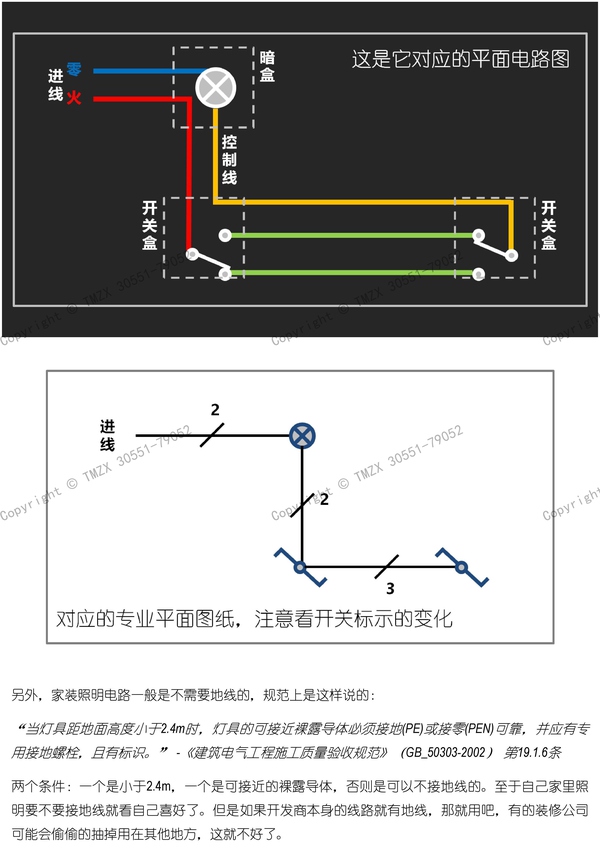

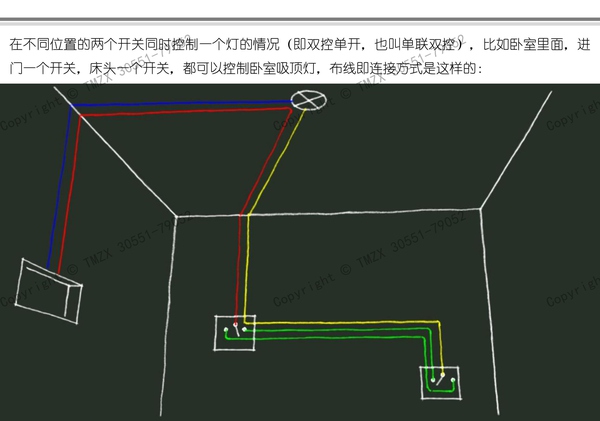

在不同位置的兩個開關同時拯制一個燈的借況(即雙徑單開.也叫單聯雙控)，比如臥室里面.進門一個開關。床頭一個開關，都可以控制臥室吸頂燈.布線即連接方式是這樣的:

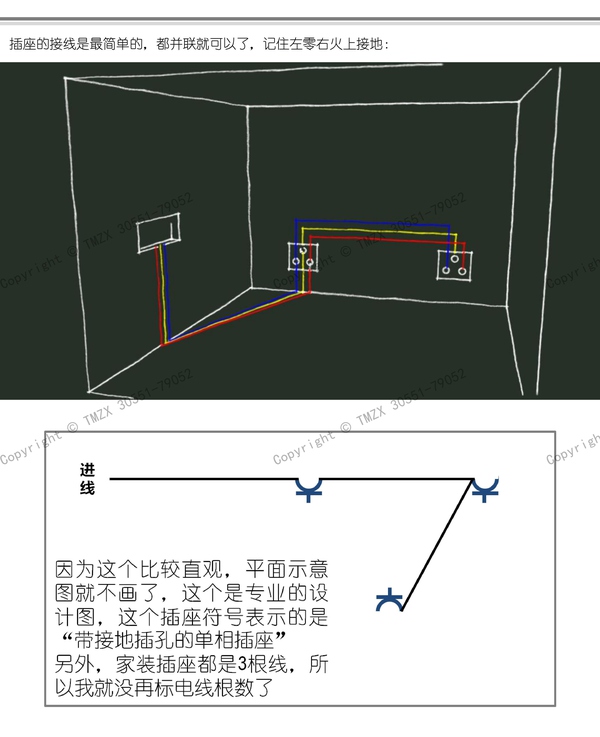

插座的接線是最翻單的.都并聯就可以了，記住左零右火上接地:

因?yàn)檫@個比較直觀，平面示意圖就不畫了，這個是專業的設計圖，這個插座符號表示的是“帶接地插孔的單相插座”另外，家裝插座都是3根線，所以我就沒再標電線根數了

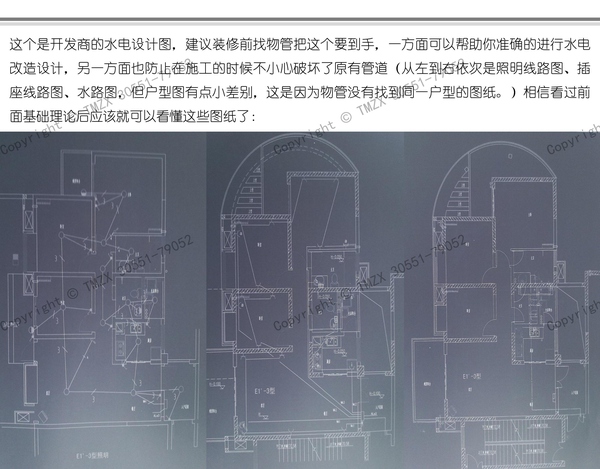

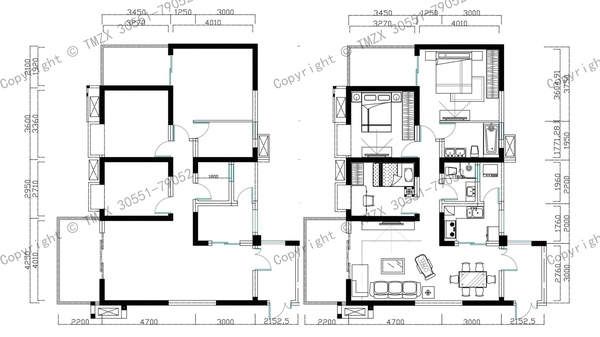

這個是開發商的水電設計圖.建議裝修前找物管把這個要到手，一方面可以幫助你準確的進行水電改造設計.另一萬面也防止在施工的時候不小心破壞了原有管道(從左至y依次是照明線路圖，插座線路圖，水路圖,但戶型圖有點小差別.這是國為物管沒有找到同止戶型的圖紙.)相信看過前面基拙理論后應該就可以看勝這些圖紙了:

下面寫幾個常見的水電改造坑人手法：

  1. 按房屋面積乘以單價結算水電改造。

  2. 開始說按“米”計算，沒有先出預算，也不說清楚是開槽的長度，還是電線的長度，還是穿線管的長度，最后完工按電線的長度結算。

  3. 一開始不說清楚同一根槽里面有多根穿線管的時候是算一條，還是算多條，最后當然有幾條算幾條，尤其是標榜單管單線的一定要事先說清楚怎么計算。

  4. 用開發商預留的穿線管走新線（不是換線），不開槽不布管，但價格還是按開槽布管的價格算，并且距離很可能大于重新開槽走線的距離。

  5. 接頭處留半米出來，計算的時候直接算錢，但在安裝燈具面板的時候直接減掉一半，因?yàn)樘L根本塞不暗盒。

  6. 把不需要開發商的線取出來用在需要的地方（相當于業主自己出的線），但不折價。

  7. 各種理由繞線，所謂橫平豎直也是其中一種理由（別跟我說什么這樣是規范的做法，都是扯淡）

工程量清單是工程項目中的一項偉大發明，把一項工程分解成若干部位，若干施工步驟，把每個部位的每個步驟的工作量全部清晰的列出來，做到任何人都可以（也許需要在專業人員的指導下根據圖紙）復算，加上人工、材料（品牌型號）、機械耗損、管理費用、稅點、利潤等等全部單獨明確的列出，做到賺錢賺在明處，真正的價格公道童叟無欺。

就像今天更新的最后一頁，這才是水電改造報價應該有的樣子。設計師把圖紙做好給造價師編工程量清單，然后給多個施工單位報價，選擇最合適的那家，這才是應該有的流程。

但現實世界你可能很難實現，畢竟家裝市場還不是甲方市場，太理想化的東西現實中找不到人做也是白搭。不過至少學會了怎么排線怎么計算后，可以自己計算出成本價，跟奸商談判的時候才有底。最后，愿天下的買賣都沒有傷害。

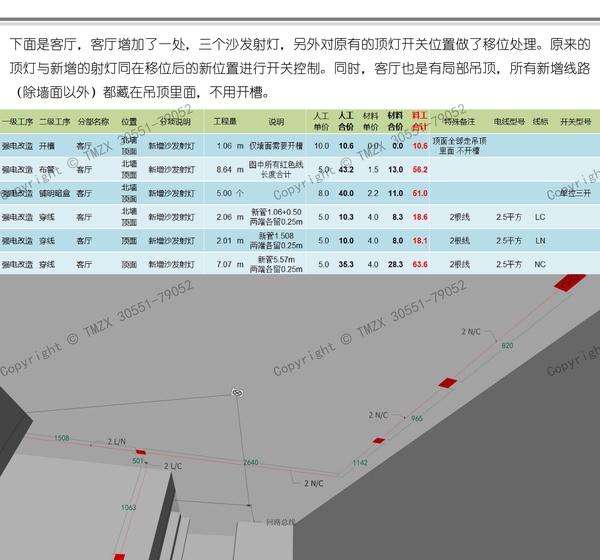

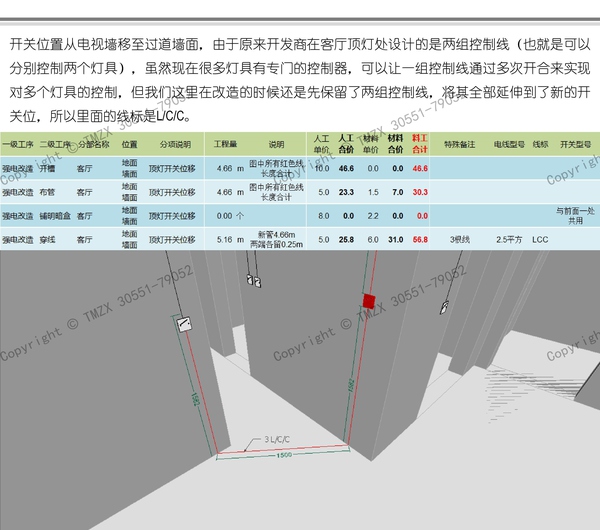

下面是客廳，客廳增加了一處。三個沙發射燈.另外對原有的頂燈開關位，做了移位處理。原來的頂燈與新增的射燈同在移位后的新位置進行開關控制。同時.客廳也是有局部吊頂。所有新增線路(除墻面以外)都藏在吊頂里面，不用開槽。

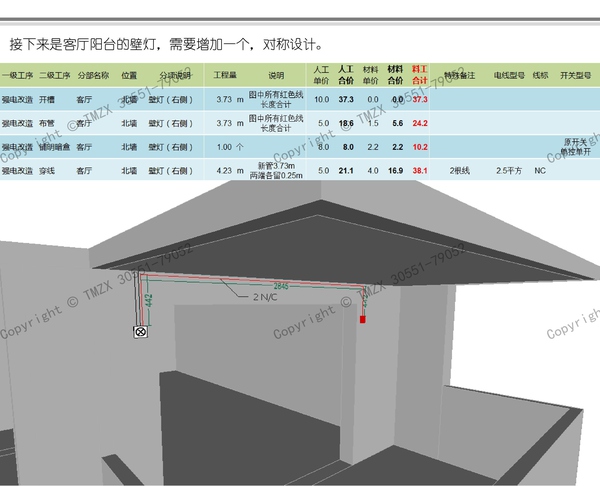

接下來是客廳陽臺的壁燈甲需要增加一個，對稱設計，

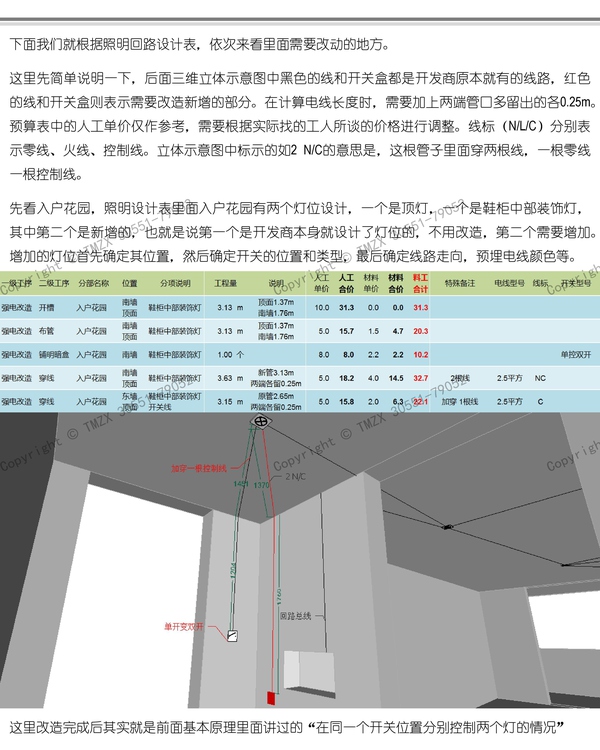

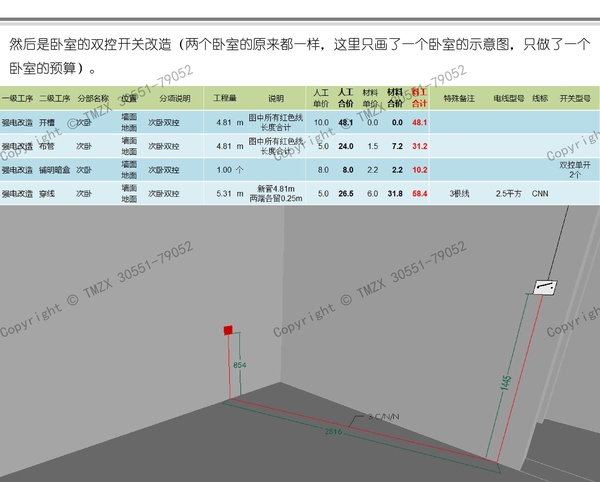

然后是臥室的雙左開關改造(兩個臥室的原來都一樣，這里只畫了一個臥室的示憊圖.只做了一個臥室的預算)

菜市場買菜，你是喜歡買明碼標價而且不帶講價的，還是不標價但可以討價還價的？

自己先開個頭：我喜歡買明碼標價而且不帶講價的，就這個價一分不少愛買不買，吊，我喜歡，來一兩！不喜歡沒有標價，尤其是那種，你問他怎么賣他還要先看你一眼再緩緩報出個價，我心眼小，總覺得他是看我穿的好（看著傻），報了高價似的，所以不賣就隨便問問。其實還是自己不會買菜，不懂菜價菜品，沒自信，所以選擇了一種更適合自己的機制。

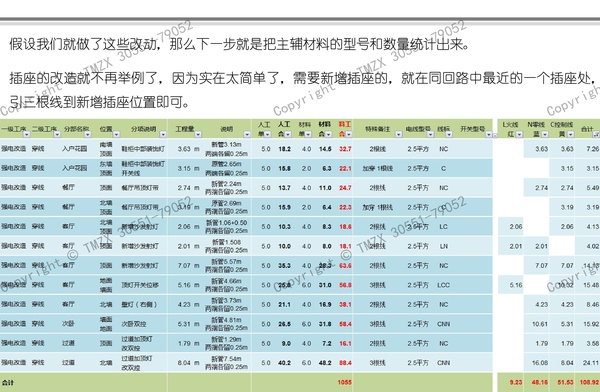

假設我們就做了這些改動。那么下一步就是把主輔材料的型號和數量統計出來.

插座的改造就不再舉例了,因?yàn)閷?shí)在太簡單了.需要新增插座的,就在同回路中最近的一個插座處.引三根線到新增插座位位置即可。

總結:以上就是關于裝修水電中強電改造的詳細圖解,下篇會介紹水電專修關于弱電改造的知識,圖解裝修水電改造之弱電改造,你也可以下載今朝裝飾的裝修水電改造的pdf,下載鏈接如下:http://pan.baidu.com/s/1slMVhZf
